Как работи LCD телевизорът и каква е ролята на подсветката?

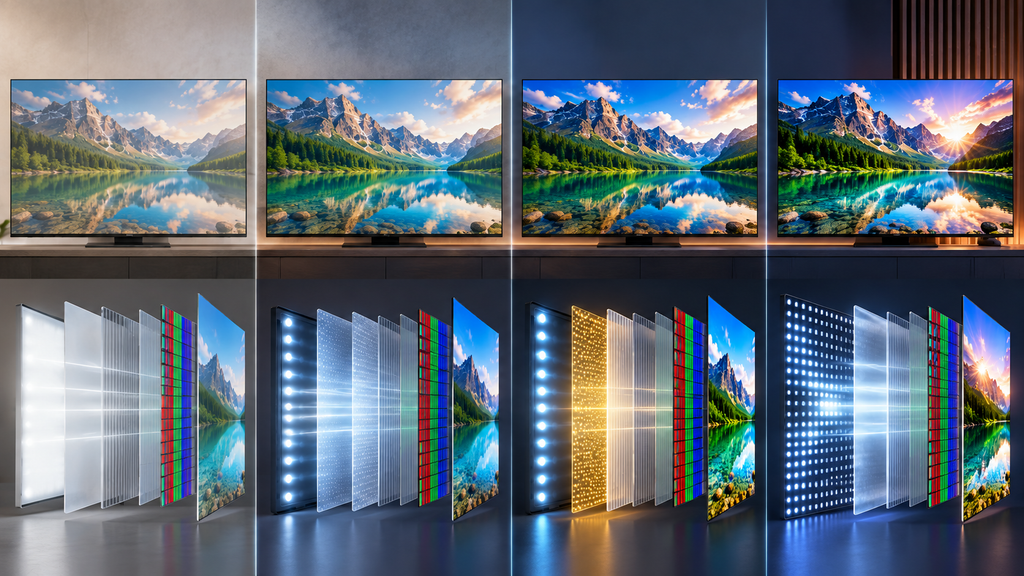

LCD, LED, QLED и Mini-LED често се представят като четири отделни „вида телевизори“. Това е удобно за магазините и продуктовите категории, но технически може да създаде грешна представа. Голяма част от тези телевизори използват една и съща основна архитектура: LCD панел, който управлява светлина, идваща от отделна подсветка.

Разликите между моделите могат да бъдат огромни, защото подсветката, цветовата система, самият LCD панел и обработката на изображението се развиват независимо една от друга. За да разберем какво всъщност означават Edge LED, Direct LED, Mini-LED или QLED, първо трябва да видим как работи самият LCD телевизор.

Какво всъщност е LCD?

LCD означава течнокристален дисплей. Най-важната особеност е, че течнокристалният панел не произвежда собствена светлина. За да видим изображение, зад него трябва да има отделен светлинен източник — подсветката.

Това е фундаментална характеристика на технологията. Пикселите на LCD панела не светят сами. Вместо това те управляват колко от светлината зад тях ще премине към зрителя.

Именно затова масовият „LED телевизор“ обикновено не е алтернативна панелна технология на LCD. Това е LCD телевизор с LED подсветка. При по-старите LCD модели за подсветка се използваха флуоресцентни лампи, докато съвременните телевизори почти изцяло разчитат на светодиоди.

Как светлината се превръща в изображение?

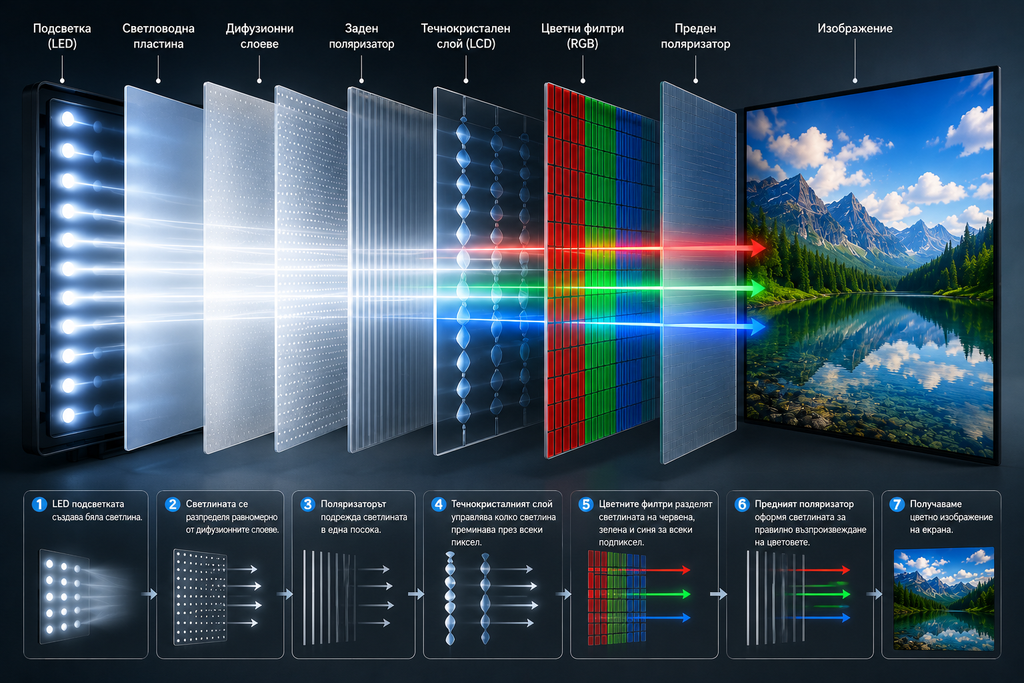

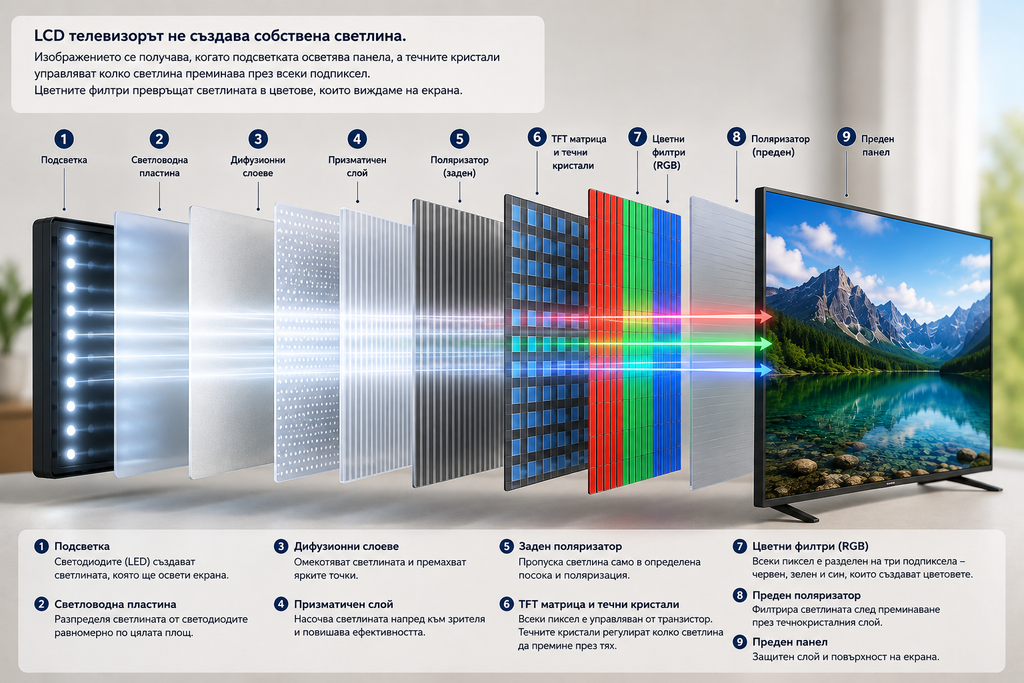

Конструкцията на реалния LCD модул включва множество оптични слоеве и може да се различава между отделните панели, но принципът може да бъде обяснен с опростена светлинна верига:

подсветка → оптични слоеве → заден поляризатор → TFT и течнокристален слой → цветни филтри → преден поляризатор → изображение

Подсветката създава светлината. Оптичните слоеве я разпределят възможно най-равномерно върху панела. След това тя преминава през поляризиращи и течнокристални слоеве, които определят колко светлина ще достигне до отделните подпиксели.

TFT матрицата управлява електрически всеки подпиксел. Така телевизорът може да променя количеството преминаваща светлина с много голяма точност.

Важно е тази схема да се разбира като концептуална. Реалният брой и разположение на дифузионни, оптични и поляризиращи слоеве не са еднакви при всички LCD панели.

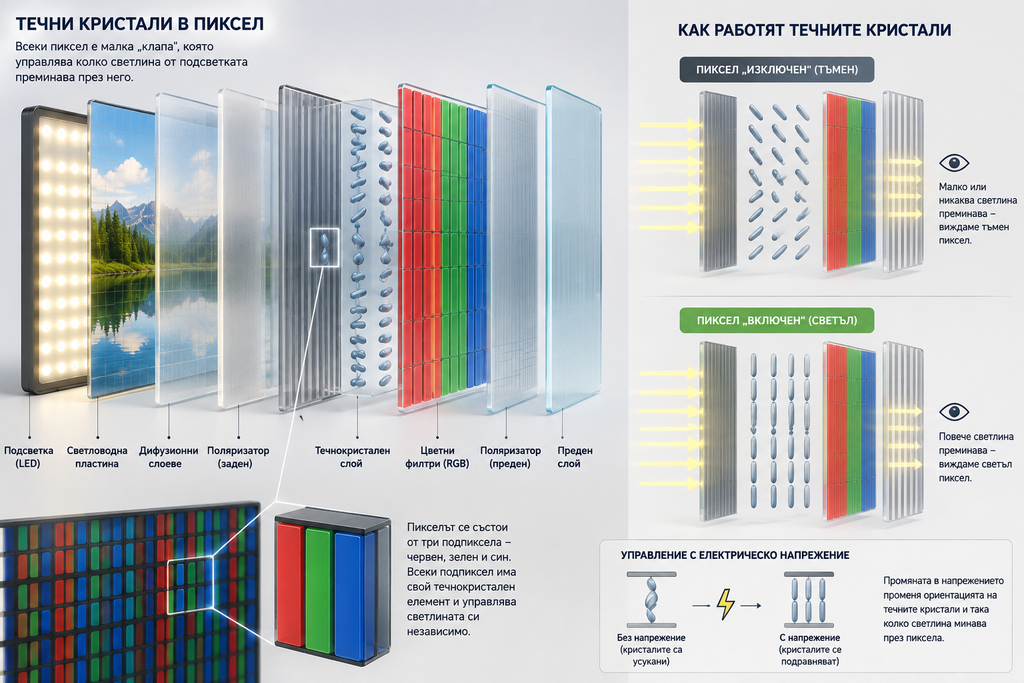

Каква е ролята на течните кристали?

Течните кристали са централният управляващ елемент на LCD панела. Под въздействието на електрическо поле тяхната ориентация се променя. Това влияе върху начина, по който поляризираната светлина преминава през системата.

Затова често срещаното обяснение, че „течните кристали се отварят и затварят“, е удобно, но технически неточно. По-добре е да си ги представим като управляем оптичен клапан, който може да пропуска различно количество светлина.

За да се получи тъмен участък, LCD системата намалява количеството преминаваща светлина. За ярък участък пропуска повече. Това управление се извършва независимо за огромен брой подпиксели по цялата площ на екрана.

LCD панелът обаче не може винаги да блокира светлината напълно. Именно това е една от причините качеството на подсветката и нейното управление да имат толкова голямо значение за черното и контраста.

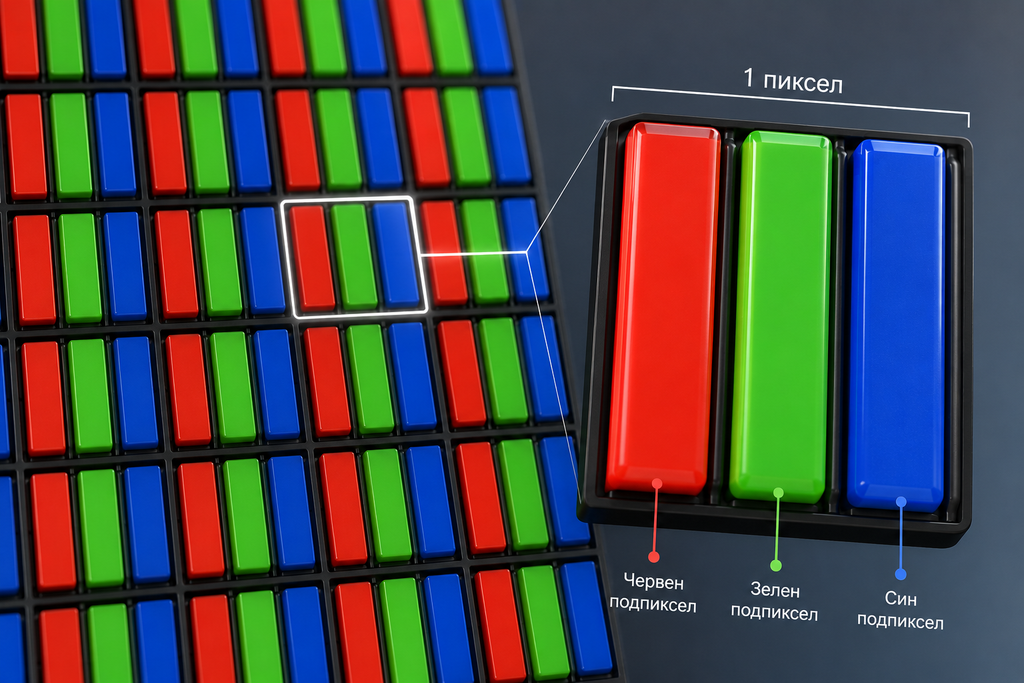

Как LCD телевизорът създава цветовете?

Типичният LCD пиксел се състои от червен, зелен и син подпиксел. Пред тях има съответни цветни филтри.

Подсветката осигурява светлината, а LCD слоят управлява какво количество от нея ще премине през всеки от трите цветни подпиксела. Чрез различни комбинации на червено, зелено и синьо телевизорът създава необходимия цвят.

Например ярко жълто се получава чрез силен червен и зелен компонент при слаб син. Бялото изисква комбинация от трите основни компонента, а различните междинни стойности създават милионите нюанси, които виждаме на екрана.

Тук има значение и спектърът на самата подсветка. Колкото по-подходяща е светлината, която влиза в цветовата система, толкова по-голям потенциал има телевизорът да възпроизвежда широк цветови обхват.

Квантовите точки, използвани при много QLED телевизори, работят именно в тази част от системата. Те подобряват цветовото преобразуване, но основната архитектура продължава да бъде LCD панел с подсветка. QLED не означава самоизлъчващ екран.

Защо подсветката е толкова важна?

Подсветката е много повече от „лампата зад телевизора“. Тя участва пряко в няколко от най-важните характеристики на изображението.

Първо е яркостта. Подсветката трябва да осигури достатъчно светлина, която впоследствие губи част от интензитета си при преминаване през поляризатори, течнокристален слой и цветни филтри. По-мощната подсветка може да помогне за висока яркост, но това не означава автоматично по-добър HDR. Значение имат още управлението на светлината, цветовете, тоналното преобразуване и характеристиките на панела.

Втората важна област е нивото на черното. LCD панелът се опитва да блокира светлината зад тъмните части на изображението, но част от нея може да остане видима. Ако подсветката зад тази област също бъде намалена, черното може да изглежда значително по-дълбоко.

Подсветката влияе и върху контраста, защото определя колко голяма може да бъде разликата между много тъмните и много ярките части на сцената.

Има значение и за равномерността. Ако светлината не е разпределена добре по целия екран, могат да се появят по-светли петна, потъмнели краища или неравномерност, която е особено видима при тъмни изображения.

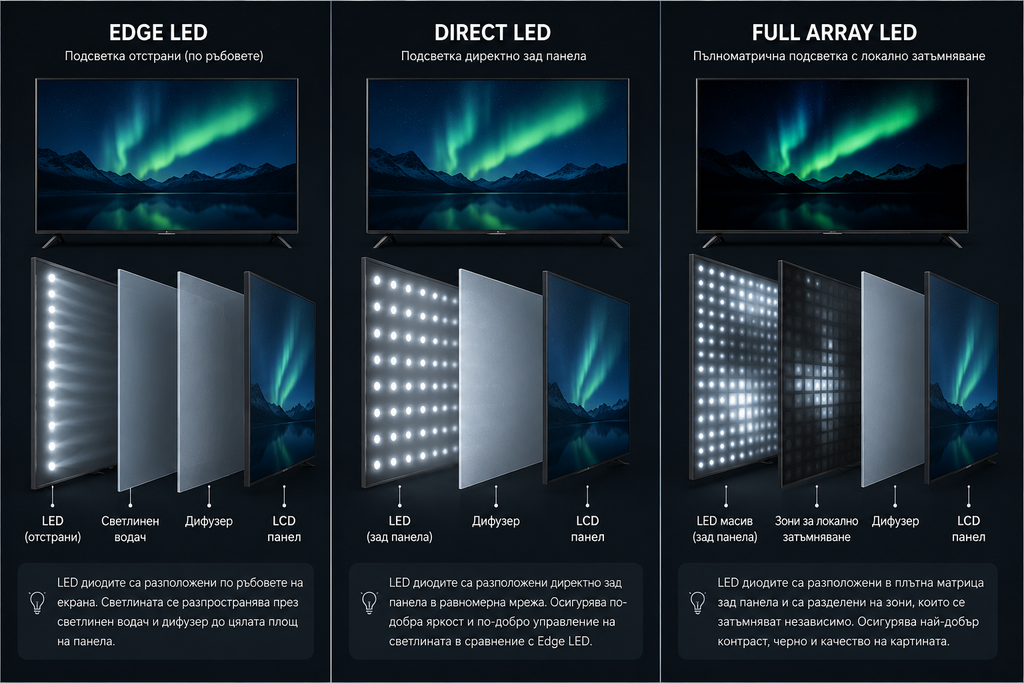

Edge LED, Direct LED и Full Array — каква е разликата?

При Edge LED светодиодите са разположени по един или повече ръбове на екрана. Светлината се разпределя към останалата площ чрез светловодна пластина и допълнителни оптични слоеве.

Тази конструкция позволява много тънки телевизори. Недостатъкът е, че прецизният контрол на светлината по отделни области на екрана е по-труден.

При Direct LED светодиодите са разположени зад LCD панела. Това не означава автоматично, че телевизорът има локално затъмняване. При по-базови модели подсветката може да работи като една обща система без независимо управление на множество области.

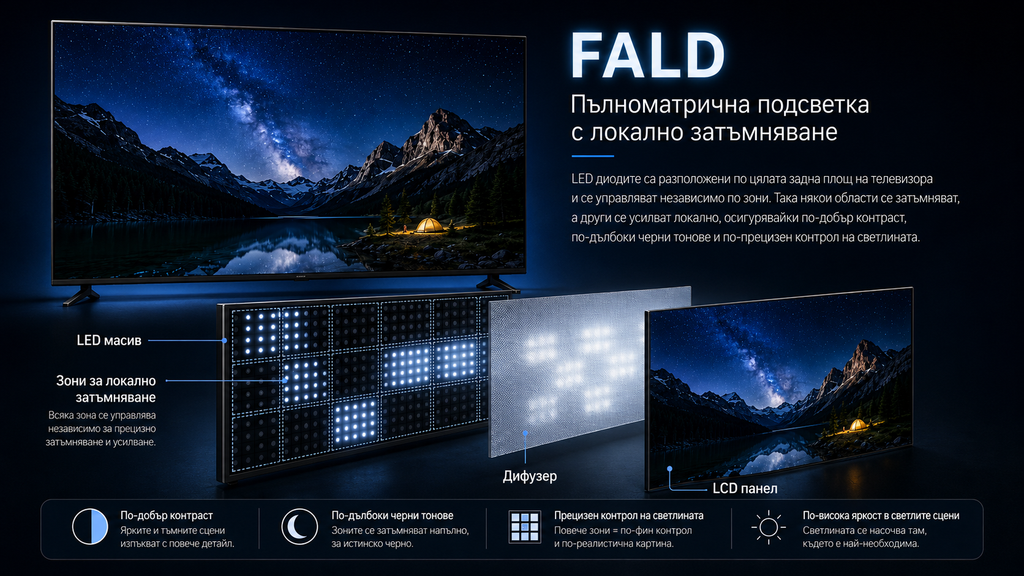

Full Array Local Dimming (FALD) е по-специализиран вариант на директната подсветка. Светодиодите зад панела са разделени на отделни зони, чиято яркост може да се управлява независимо.

Това позволява телевизорът да намали подсветката зад тъмните области, като едновременно запази висока яркост в други части на изображението.

Нито една от тези конструкции сама по себе си не гарантира добро качество. Много зависи от конкретното изпълнение.

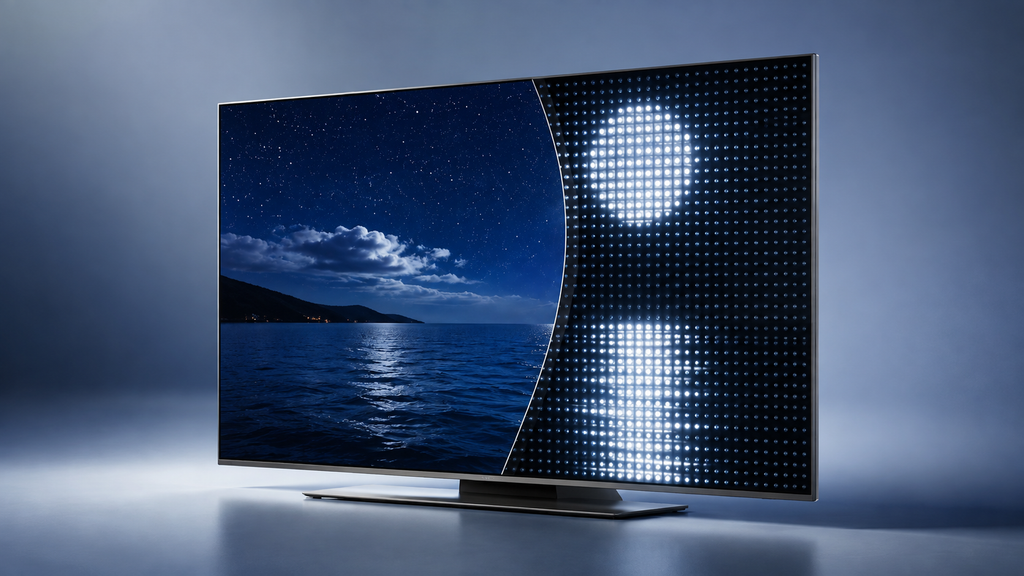

Как работи локалното затъмняване?

Представете си нощна сцена с малка ярка лампа върху почти черен фон.

При LCD телевизор без ефективно локално затъмняване подсветката зад голяма част от екрана остава активна. Панелът се опитва да блокира светлината в тъмните области, но част от нея може да премине и черното да изглежда по-сиво.

При локално затъмняване телевизорът анализира изображението и намалява яркостта на зоните зад тъмните части. Зоната зад лампата остава ярка, докато околните области могат да бъдат затъмнени.

Резултатът е по-ниско ниво на черното и по-висок възприеман контраст.

Системата обаче има фундаментално ограничение: една зона управлява много LCD пиксели наведнъж. Тя не може да контролира всеки пиксел индивидуално.

Точно тук се появява компромисът.

Откъде идват светлинните ореоли(Blooming)?

Ако малък ярък обект попадне в зона, която съдържа и тъмен фон, подсветката трябва да остане достатъчно ярка, за да покаже обекта.

Част от тази светлина може да стане видима и около него. Получава се светлинен ореол (blooming).

Това често се забелязва при бели субтитри върху черен фон, звезди в нощно небе или малки ярки светлини в тъмна сцена.

Колко силен ще бъде ефектът зависи от много фактори: размера и броя на зоните, алгоритъма за управление, естествения контраст на LCD панела и начина, по който телевизорът балансира между запазване на яркия детайл и потъмняване на фона.

По-големият брой зони дава възможност за по-прецизно управление, но не гарантира автоматично по-добър резултат.

Какво променя Mini-LED?

Mini-LED не е нов вид LCD панел. Това е развитие на технологията на подсветката.

По-малките светодиоди позволяват в дадена площ да се разположат повече светлинни елементи. Това от своя страна може да позволи по-малки и повече зони на затъмняване.

Потенциалните ползи са по-прецизен контрол върху светлината, по-малки ореоли и възможност за висока яркост.

Но надписът „Mini-LED“ не е достатъчен, за да оценим телевизора.

Два Mini-LED модела могат да се различават значително по броя на зоните, алгоритъма за управление, естествения контраст на LCD панела, оптичната система и начина, по който подсветката реагира на движещи се обекти.

Затова Mini-LED трябва да се разглежда като по-голям технически потенциал, а не като автоматична гаранция за добра картина.

А какво общо имат VA, IPS и ADS?

VA, IPS и ADS са различни реализации на самия LCD панел. Те не описват подсветката.

Типът на LCD матрицата също може да влияе върху характеристиките на телевизора, включително контраста и поведението при гледане под ъгъл. Реалното представяне обаче зависи от конкретния панел и цялата конструкция, затова не е коректно един тип автоматично да се определя като по-добър във всеки телевизор.

Подробното сравнение между VA, IPS и ADS е отделна тема.

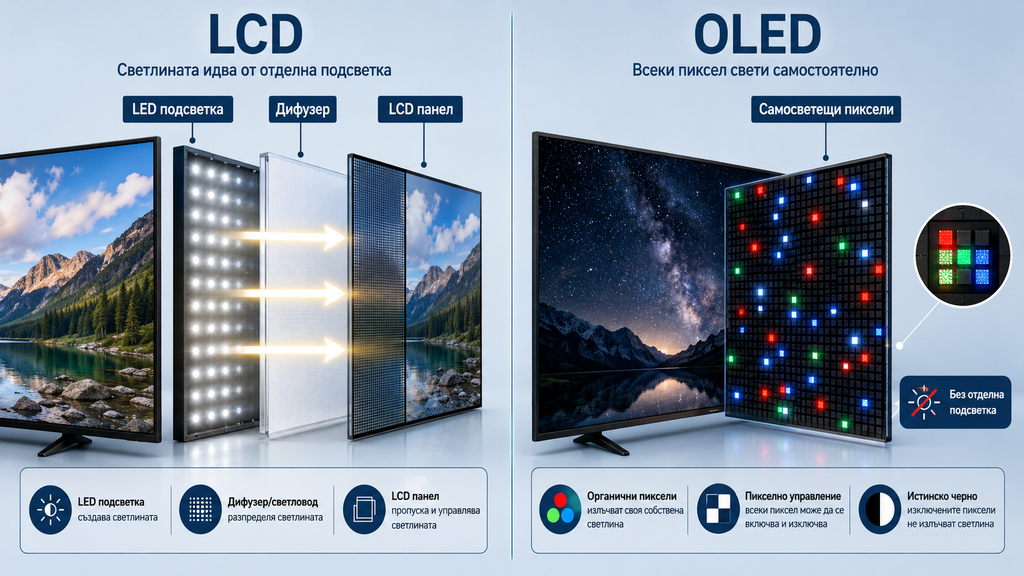

Защо LCD не прави черното по същия начин като OLED?

Разликата е фундаментална.

При LCD винаги има отделна подсветка. За да покаже черно, системата трябва да намали тази светлина и да блокира максимално остатъка чрез LCD панела.

При OLED всеки пиксел е собствен светлинен източник. Когато трябва да бъде черен, той може просто да спре да излъчва светлина.

Затова OLED може да управлява светлината на ниво отделен пиксел, докато LCD с локално затъмняване обикновено управлява групи от много пиксели чрез зоните на подсветката.

Това не означава, че LCD не може да показва много дълбоко черно. Добре реализираното локално затъмняване може да постигне отлични резултати. Разликата е в начина, по който се достига до тях.

Какво означава всичко това при избор на телевизор?

Маркетинговият етикет сам по себе си не е достатъчен.

„LED“ не казва почти нищо за качеството на подсветката. „QLED“ подсказва наличие на квантови точки, но не определя контраста. „Mini-LED“ показва по-малки светодиоди в подсветката, но не гарантира добър алгоритъм за локално затъмняване.

При реален избор има повече смисъл да се гледат резултатите в няколко области: контраст, локално затъмняване, яркост при SDR и HDR, цветови обхват и цветови обем, равномерност на панела, отражения и обработка на изображението.

Типът LCD панел също има значение, но отново трябва да се разглежда заедно с останалата система.

Най-важното е да не смесваме отделните нива на технологията. LCD описва основния принцип на панела. Edge LED, Direct LED и Mini-LED описват начина, по който е реализирана подсветката. QLED добавя система с квантови точки за цветовете. Маркетинговото име на телевизора може да комбинира няколко от тези технологии наведнъж.

Финален извод

LCD телевизорът работи като система от две основни части: светлинен източник и панел, който управлява тази светлина.

Подсветката създава необходимата светлина. Течнокристалният слой и поляризаторите определят колко от нея ще премине през отделните подпиксели, а цветните филтри формират червената, зелената и синята компонента на изображението.

Развитието от странична LED подсветка към директни системи с локално затъмняване и Mini-LED увеличава възможностите за контрол върху светлината. Това може да подобри яркостта, черното, контраста и HDR представянето.

Фундаменталният принцип обаче не се променя: LCD панелът не създава светлината, а я управлява. Именно разбирането на тази разлика помага да се ориентираме по-лесно сред понятия като LED, QLED и Mini-LED и да гледаме отвъд маркетинговото име към реалното представяне на конкретния телевизор.
